一、弹线定位

1、弹施工水平线：

确定标高±0.00点。在墙面用钢卷尺量出1000mm高的位置，

用红外线水平仪沿1000mm位置投射光影，

沿四周墙面投影，用墨斗弹出施工水平线。

2、使用水电定位牌：

定位牌材料用KT板制作成电面板模型。

使用时根据水电布置图和施工图所需位置，用玻璃胶粘贴定位牌粘贴高度

比实际施工位置上沿高50mm。

目的：业主直观了解定位，避免留下遗憾，造成后期变更。



3、水、电前期施工注意事项：

（1）给水尽量避免从卧室、书房开槽走管。

（2）卫生间、阳台水管禁止从门底开槽布管、离地面200mm以上

打洞翻墙布管。目的：可杜绝水从管壁渗入房间。

二、画线开槽

1、按已确定的水电位位置和线路走向，用墨斗弹出及用水平尺

画出须切割的标记线。目的：切割时平直美观、准确。

2、剔槽：用电锤凿出管槽和底盒位置。

3、墙面水管槽深度大于管径5mm为宜，宽度大于管径8-10mm为宜。

4、线槽打毛处理。目的：将切好的线槽两边打毛，便于封槽时水泥咬合。

5、给排水管槽防水处理刷上防水涂料，刷至外沿

不少于50mm，目的：墙面与槽内防水形成整体。

 6、预埋电底盒底盒外沿与墙面冲筋条水平，

固定底盒时用水平尺校正，确保底盒水平端正。

三、配管布线

1、电布线

（1）配管：地面敷设线管

A、PVC管线分红、蓝二种颜色，红色为强电管，蓝色为弱电管，

 除过梁使用直径8mm线管外。统一使用直径20mm线管（即俗称4分管）。

B、地面有找平层的弹线开槽，不随意抬高整体地面标高，

如果有线管需交叉时，可在交叉处开小槽，将底下的线管往槽内压，

确保上面的线管与地面水平。目的：确保地面减少抬高。

 C、布管做到横平竖直、美观、实用：阳台、卫生间较潮湿地面禁止走强电管。

D、强、弱线管交叉应用锡铂纸隔离，锡铂纸超出交叉点200mm为宜。



（2）配管：墙上敷设线管

A、强、弱电布线严禁同槽、同管、同底盒出线。目的：抗干扰。

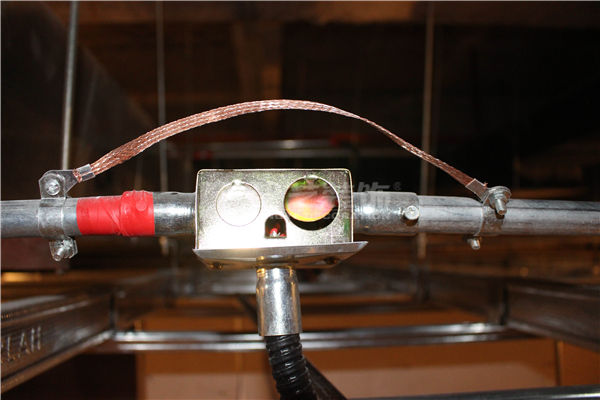

B、当金属线管与金属盒箱连接时与保护地线（PE线）连接。

（3）配管：天花板敷设线管

A、有吊顶的线管敷设：看清天花图纸，线管排列整齐，用管码固定，管码间隔距离为500mm。

天花出线口左右120mm处各打一个管卡。目的：管卡固定牢固，后期木工施工时，线管不脱落。

（4）布线：电气线路采用符合防火要求的暗敷配线，电表前线径不小于10mm2，户内分支线线径不小于2.5mm2，

空调、热水器、烤箱等较大功率电器应设4mm2专线，即热型电热水器应设6mm2专线。严禁专线不专。

目的：按照功率大小，配备合适线径，可避免用电过载跳闸。

（5）布线应分色，220V相线（火线）为红色，零线为蓝色，地线为双色，照明控制线为绿色，

双控线为黄色。380V相线为黄、绿、红色，零线为蓝色，地线为红色。

目的：线色分明，便于安装、检查、维修。

（6）天花灯位留线以天花实际标高留长200mm，并卷成螺旋状，

原顶天花灯位留线300mm，底盒留线200mm。

（7）卫生间等电位的联线：目的：防漏电、防雷电、防静电，对人身生命造成危害。

 A、在卫生间内将各种金属管道，结构件，用不少于4mm2的多股铜芯双色线通过

等电位联结端子箱互相连接，不得进行串联。

B、等电位联结导线在地板或墙内暗敷时穿PVC管保护，目的：是更换导线方便。



2、给水布管

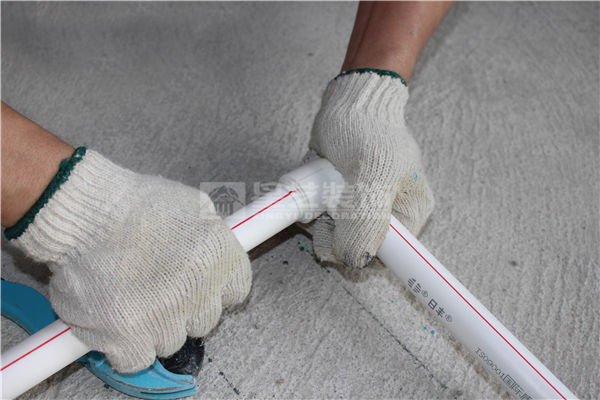

（1）PPR热熔连接：管材直线熔接以管标识线为基准，

迅速无旋转直线均匀地插入到所熔深度，使接头处形成均匀的凸缘。

（2）循环热水布管：热水器的热水出口一直将热水送到每个用水点，

在后一个用水点接管返回到热水器，详细见下图：

（3）水管固定：

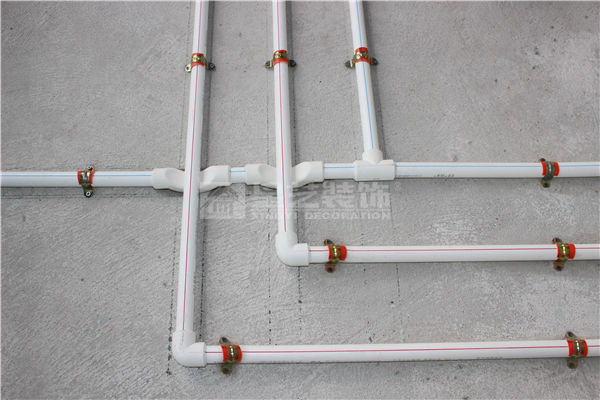

A、地面水管用管码固定，间距不大于600mm，转角与分支处固

定点至端头距离不大于500mm。目的：固定牢固。

 B、天棚走管固定：安装胶粒固定吊卡底座，吊卡间距不大于800mm，

将卡套螺杆沿底座丝孔拧入，打开卡套放入水管，用螺丝刀拧紧卡套两套螺母。



3、排水布管

（1）排水布管重要节点

A、排水管管径：排污管管径为110mm，卫生间沉箱支管、厨房管径75mm，

阳台排水管管径50mm，空调排水管禁止使用线管代替。目的：排水通畅。

B、排水管布施多个排水口的应用斜三通，采取树丫形布管。横向布管90°弯，

应用二个45°弯头连接。目的：排水通畅。

C、排水管要安装存水弯，一个排水口只能一个存水弯头，不能有二个或以上。

排污管不得安装存水弯。目的：排水通畅。

D、原建排水管、排污管分开的，严禁排污管与排水管合二为一混合安装。

排水排污没有分开的，排水管应接驳在排污管前端，禁止排污管后端接驳补芯链接排水管。

（2）排水管安装

A、排水管安装前要预组装，检查合理后，再用PVC胶水粘贴，PVC胶水涂抹要均匀。目的：一次成形。



四、验收

1、水电上述工程完工后，项目经理与工人做好自检工作，

合格后通知质检部门及业主验收，并将自检情况记录在工程日记本上。



2、封槽

（1）将底盒内清理干净，用星艺专用透明保护盖保护好。

目的：避免后期施工污染电线。
